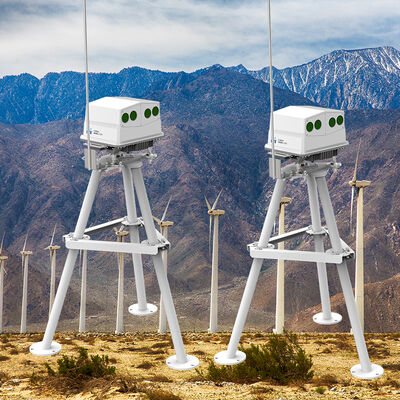

IP65 Сертифицированный лидар с нацелью, обеспечивающий диапазон действия от 70 до 750 м NL750 и оптическую массу головки, ограниченную в 17,5 килограмма

Описание продукта:

Серия Molas NL представляет собой передовую ветролидарную систему гондолы, независимо разработанную нашей компанией и специально предназначенную для интеллектуальных ветроэнергетических приложений. Используя лазерную технологию дистанционного зондирования, это устройство установлено на вершине гондолы ветряной турбины. В нем используется когерентный механизм обнаружения, основанный на принципе лазерного доплеровского сдвига частоты. Излучая лазерные импульсы и интерпретируя сигналы обратного рассеяния от атмосферных аэрозолей, лидар обеспечивает высокоточные измерения векторного поля ветра на расстояниях, варьирующихся в зависимости от модели: от 50 до 200 м для NL200, 400 м для NL400, 500 м для NL500 и от 70 до 750 м для NL750, причем все они расположены впереди плоскости ротора.

Поддерживая до десяти одновременных слоев измерений с частотой обновления данных 4 Гц, серия Molas NL обеспечивает выдающуюся точность, обеспечивая точность скорости ветра 0,1 м/с и точность направления ветра в пределах ±0,5°. Это позволяет системе эффективно фиксировать быстрые и динамические изменения ветровых условий. Решение предлагает четыре различные конфигурации луча: все модели поддерживают горизонтальный угол 30°, тогда как вертикальный угол различается — 25° или 10° для NL200 и 10° для моделей NL400, NL500 и NL750, что позволяет оптимизировать пространственный охват в соответствии с различными конструкциями турбин и требованиями площадки.

Интеграция с основной системой управления турбиной упрощается с помощью нескольких промышленных протоколов связи, таких как Profibus DP, Modbus TCP, Modbus RTU и CANOPEN. Это обеспечивает бесперебойную связь и позволяет реализовать сложные стратегии упреждающего управления. Предоставляя данные предварительного просмотра ветра в режиме реального времени, лидар Molas NL позволяет турбинам заранее корректировать угол наклона и отклонения от курса до того, как ветер достигнет лопастей несущего винта. В результате достигается значительное снижение как экстремальных, так и усталостных нагрузок, а также повышение годового производства энергии (AEP). Помимо упреждающего управления, система также выполняет важные функции в коррекции отклонения от курса, проверке кривой мощности в качестве замены традиционных метеорологических мачт, обнаружении и анализе следа, а также в интеллектуальном совместном управлении парком ветряных турбин.

Серия Molas NL, предназначенная для надежной работы в суровых условиях, оснащена оптической головкой со степенью защиты IP67 и блоком обработки данных со степенью защиты IP65. Его защита от коррозии соответствует стандартам ISO C5, что делает его хорошо подходящим для морских и наземных условий, а также для условий высокой влажности или солевого тумана. Диапазон рабочих температур простирается от -40 °C до +60 °C, выживаемость составляет от -40 °C до +65 °C при отключении электроэнергии и от -45 °C до +65 °C при питании. Система выдерживает скорость ветра до 75 м/с и может работать на высоте до 3500 метров. Легкая конструкция повышает удобство установки: оптическая головка весит не более 17,5 кг, а блок обработки данных — до 3,6 кг, что позволяет снизить требования к крану и затраты.

Благодаря своей прочной конструкции, исключительной точности и гибким возможностям подключения серия Molas NL превосходит традиционные инструменты измерения ветра. Он является основополагающим элементом интеллектуального управления ветряными электростанциями, позволяя операторам достигать высочайшей эффективности, снижать расходы на техническое обслуживание и получать устойчивое конкурентное преимущество в секторе возобновляемых источников энергии.

Функции:

Наша система обеспечивает точное измерение фронтального ветра, обеспечивая точный и точный сбор данных о ветре непосредственно от источника. Он поддерживает передачу данных в реальном времени, а также локальное хранилище, обеспечивая беспрепятственный доступ и резервное копирование важной информации.

Устройство обеспечивает исключительную точность измерений: точность измерений до 0,1 метра в секунду и 0,5 градуса. В сочетании с высокой частотой дискретизации это гарантирует эффективное обнаружение даже быстрых изменений ветровых условий.

Разработанная для мониторинга нескольких слоев расстояния, система охватывает большой диапазон, предоставляя комплексную информацию об окружающей среде на разных высотах. Эта многоуровневая возможность повышает глубину и надежность собираемых данных.

Используя четырехлучевой подход к трехмерным измерениям, оборудование обеспечивает тщательный и многомерный анализ ветра. Его интеллектуальная конфигурация позволяет оптимизировать производительность в соответствии с конкретными эксплуатационными потребностями.

Кроме того, система проста в обслуживании, что сводит к минимуму время простоя и обеспечивает непрерывную работу с минимальными усилиями. Он может похвастаться высокой применимостью в различных сценариях и отраслях, а также высокой совместимостью для плавной интеграции с существующими установками.

Технические параметры:

Приложения:

Анализ нагрузки на лопатки включает оценку сил и напряжений, испытываемых лопатками турбины во время работы. Этот процесс имеет решающее значение для обеспечения структурной целостности и долговечности лопастей при различных ветровых условиях.

Тест кривой мощности проводится для определения взаимосвязи между скоростью ветра и выходной электрической мощностью турбины. Этот тест помогает оценить производительность турбины и эффективность преобразования энергии ветра в полезную энергию.

Wake Analysis фокусируется на изучении структуры воздушного потока за ветряной турбиной. Понимание эффектов следа важно для оптимизации размещения турбин и минимизации потерь производительности ветряных электростанций.

Коррекция отклонения от курса означает регулировку ориентации турбины относительно направления ветра. Правильное управление рысканьем максимизирует захват энергии и снижает механическую нагрузку на компоненты турбины.

Интеллектуальное управление группой ферм предполагает скоординированное управление несколькими турбинами ветряной электростанции. Благодаря передовым алгоритмам и данным в реальном времени система оптимизирует общую производительность фермы и эффективность работы.
